ニキシー管・温度計キット(HVPS付属バージョン)
¥6,300
残り2点
-
ニキシー管・温度計キット(HVPS無しバージョン)
¥4,500

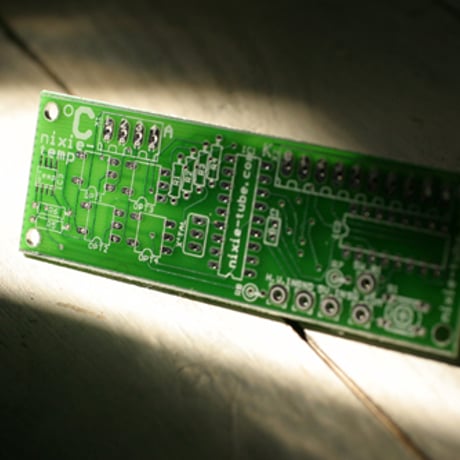

当店自慢のニキシー管・温度計キットです。
℃表示のニキシー管がセットになっています。
2桁でどうやって小数位までを表示するかといいますと、時間差で表示する方式をとっています。
表示説明:

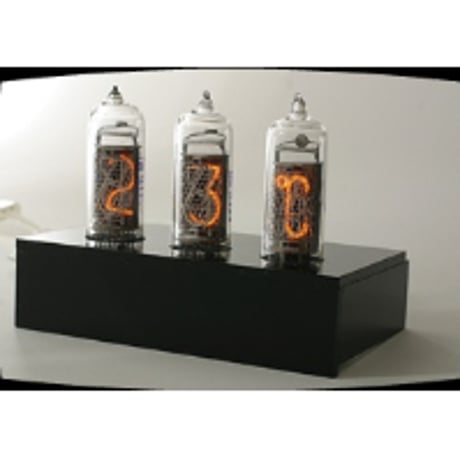

温度23.8℃の場合
23℃ → .8℃ → ギミック と言う感じです。
23℃、.8℃それぞれの表示の仕方:
まず、23がジワッと表示し、その後℃がジワッと表示。
(0.5秒程度でだんだん明るくなるようにプログラミングしています。)
その後、両方消灯して”.8”がジワッと表示し、その後℃がジワッと表示。と言う具合です。
氷点下(例: -10℃)の時は、℃表時管に”m(マイナス)”が表示されます。
ニキシー管特有の数字の遠近感を楽しめます!!

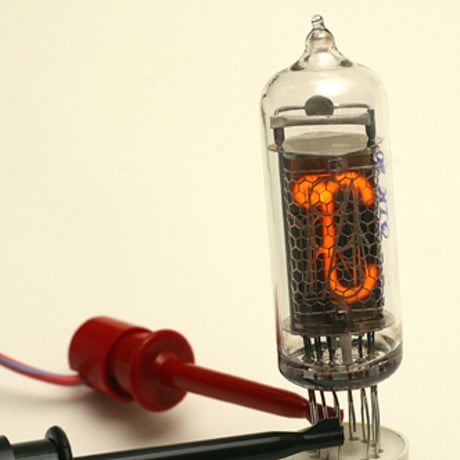

このキットには”℃”のニキシー管が1本付属しています。
数字管は別途お選びください。”℃”のニキシー管と同じ外観の管はIN-14です。
自身で電源を作ることもできますが、基本はニキシー管専用電源キット(HVPS)と併せてご利用ください。(オプションで選択してください。)
HVPS有りの場合は、別途12V0.5A程度の電源(AC-DCアダプタなど)が必要です。
HVPS無しの場合は、直流160V程度と5Vの電源を用意してください。
仕様:
計測範囲 -55〜59℃
(センサー自体は-55℃から+125℃まで対応)
小数点第1位までの表示
基本的には屋内用
★このキット以外に必要なもの
・数字のニキシー管 2個(お好みでご選択してください。)
・電源12V500mA程度
・配線材料
・ケース → 必要な場合は、ご自身でご用意いただく必要があります。
★ニキシー管の種類によっては、ソケットや基板等が別途必要になります。
・IN-14、IN-16等のリード線タイプの場合は、
ユニバーサル基板(グリッド状の穴あき基板)がお勧めです。
・IN-12系のソケットタイプの場合は、専用ソケットがお勧めとなります。
